远程继电器在工程上的应用

汉谟拉比2个月前 (05-22)调试心得1840

做施工项目的经常会遇到需要远程控制一些电器的情况,可以用wifi 或者4G  继电器来做到远程控制设备,分为以下几种情况

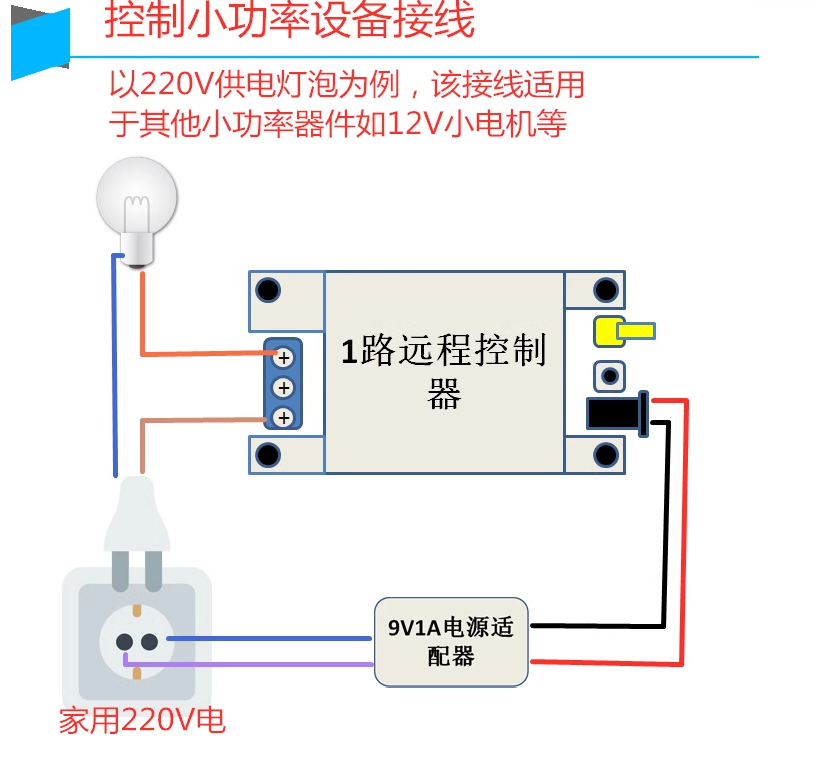

情况一:控制电器设备功率比较小,如电灯等:

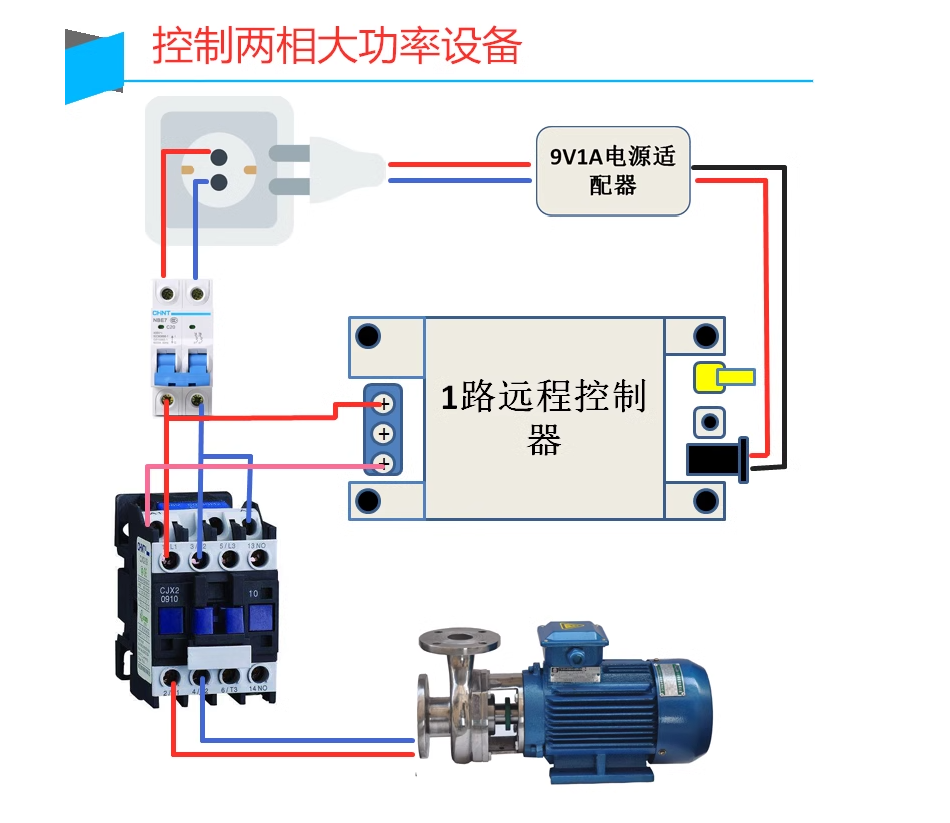

情况二:控制单相电大功率设备,比如水泵、压缩机等 功率超过220V  10A,这样用继电器的回路直接控制电器就熔断了,可以增加交流接触器,用弱电控制强电

但是由于控制设备是单相电器,继电器和接触器接在单相的触点上

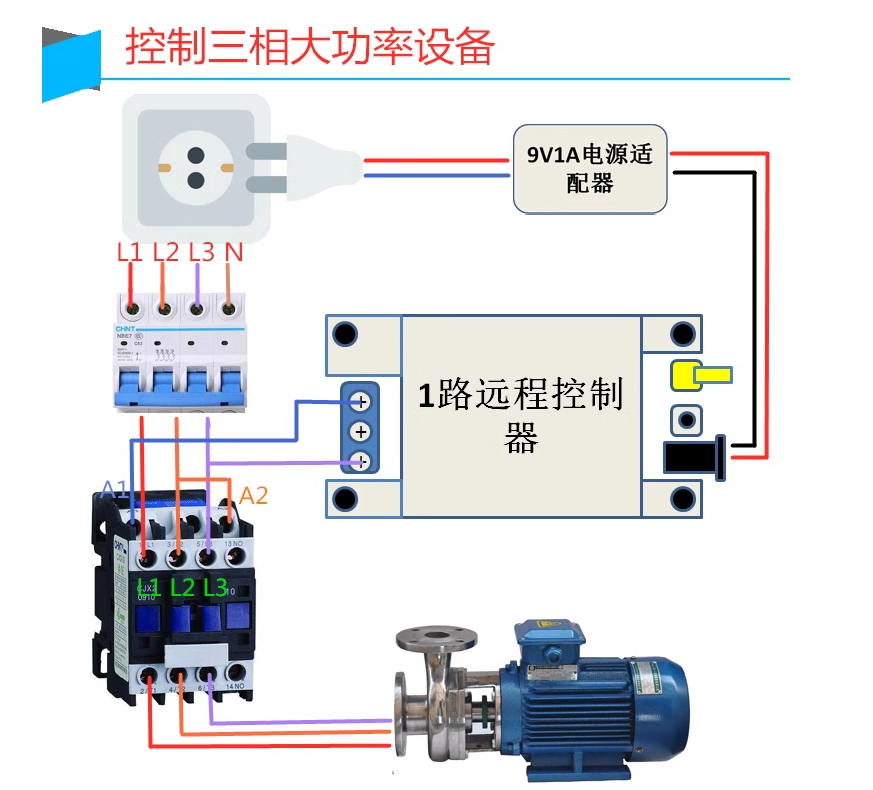

情况三:控制三相电大功率设备,同样的接法,也是采用交流接触器,但是是控制在三相电的触点上,控制三相回路的通断
