B21安装及4200电视墙客户端单机配置调试
安装前:
安装完成后:

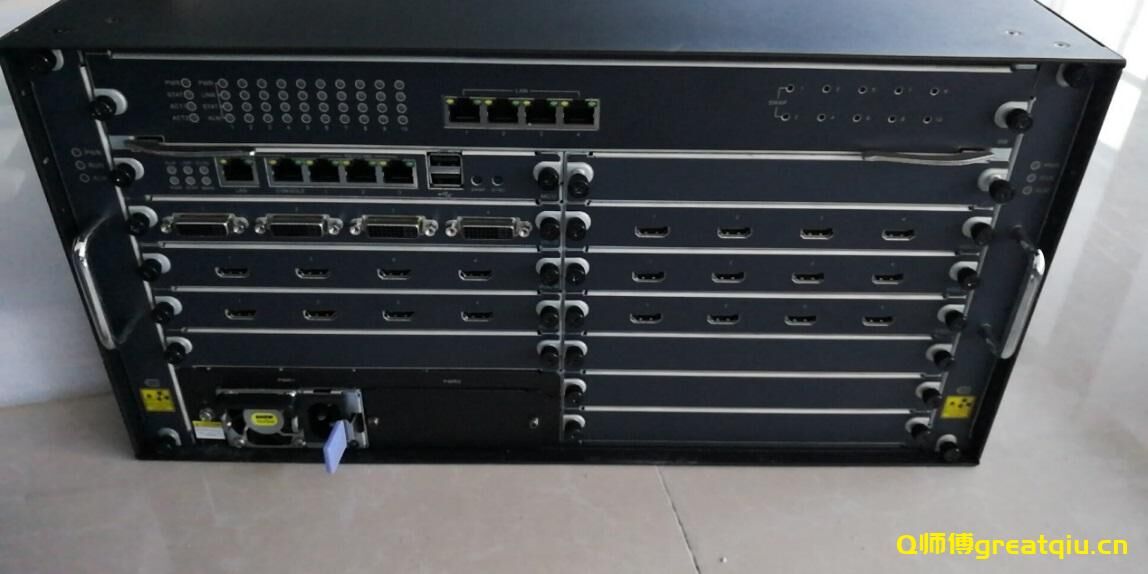

上面两排比较好区分,而且箱体内部的插槽也不一样,不匹配插不进去;下面的输入板和输出板插槽类型一样,一般输入板插左侧第三排;如何区分是输入板还是输出板看板子下方的字母(vic代表输入板,voc代表输出板)

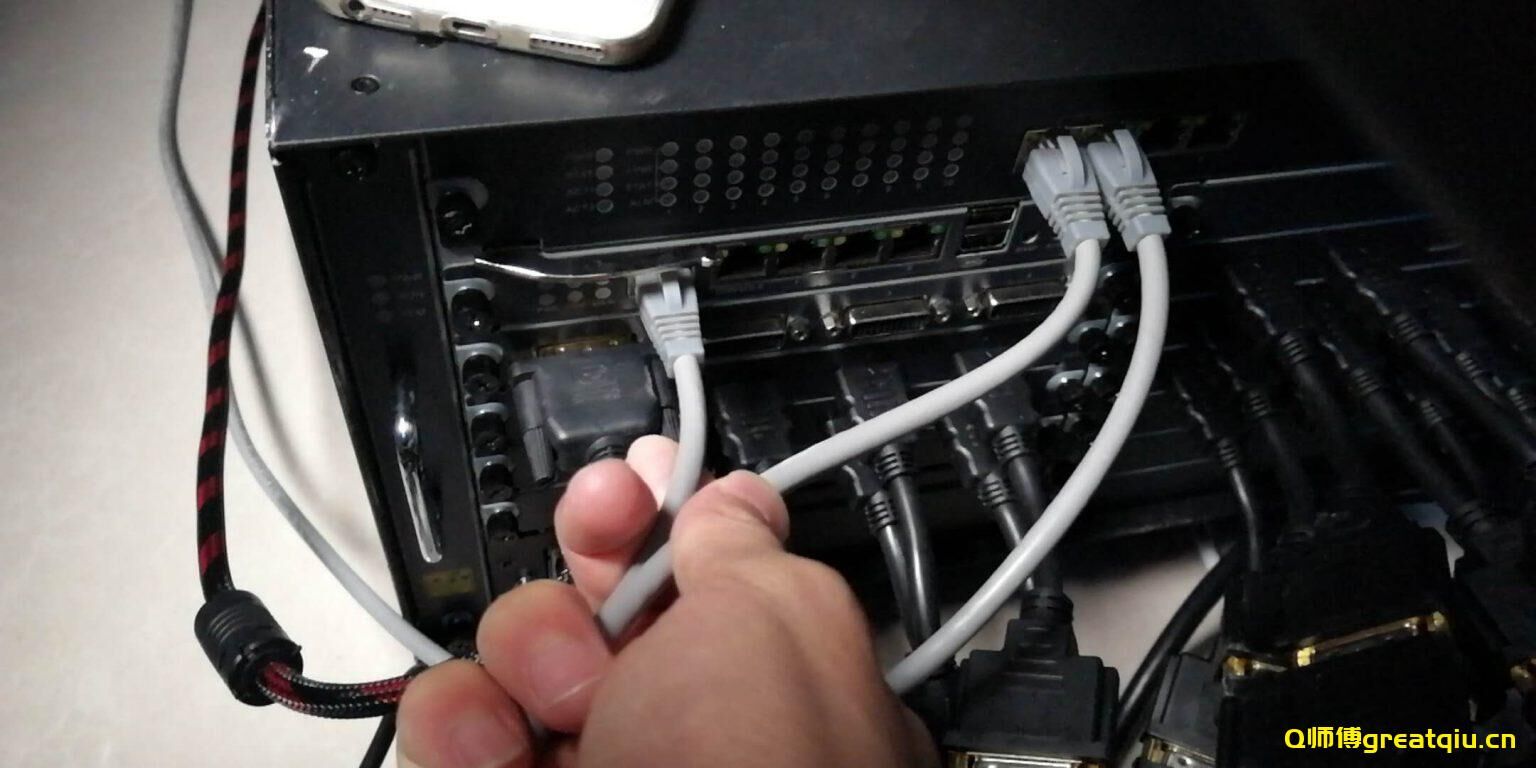

然后连接网线进行配置,连线如图:
(手握住的是同一根网线,另外一根网线另一端连接自己的电脑或者他们的交换机上)

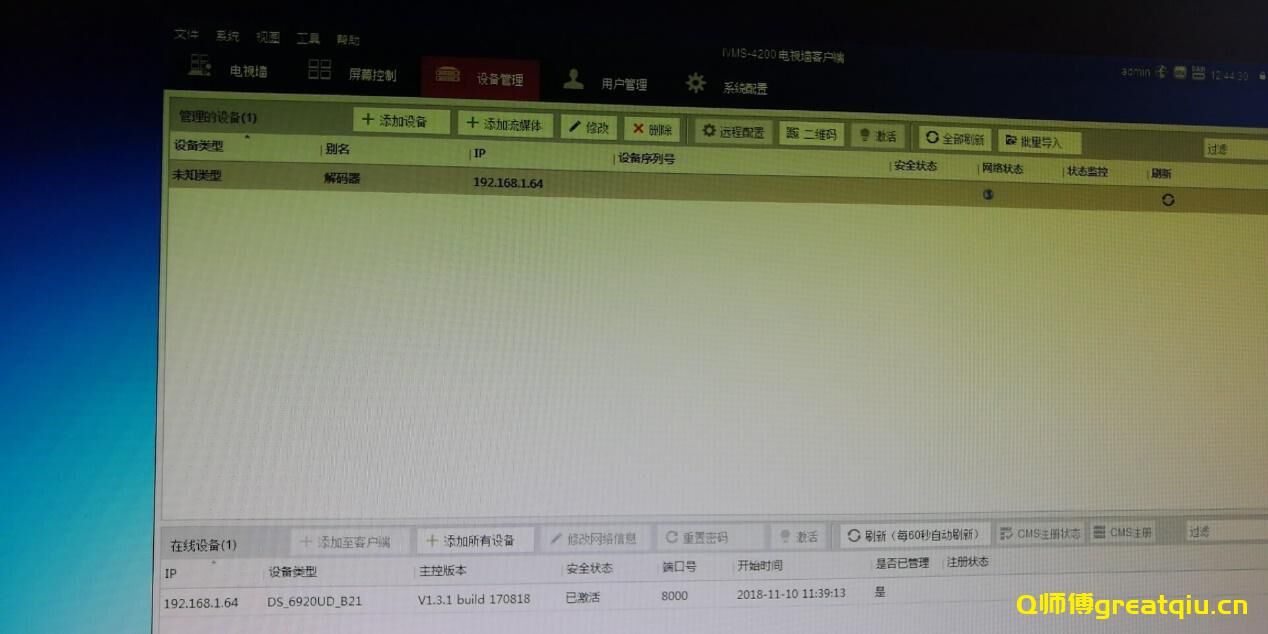

用SADP或者4200搜索出B21具体的主控版本,去ftp中找到对应版本的4200电视墙客户端,然后将它添加进去进行远程配置

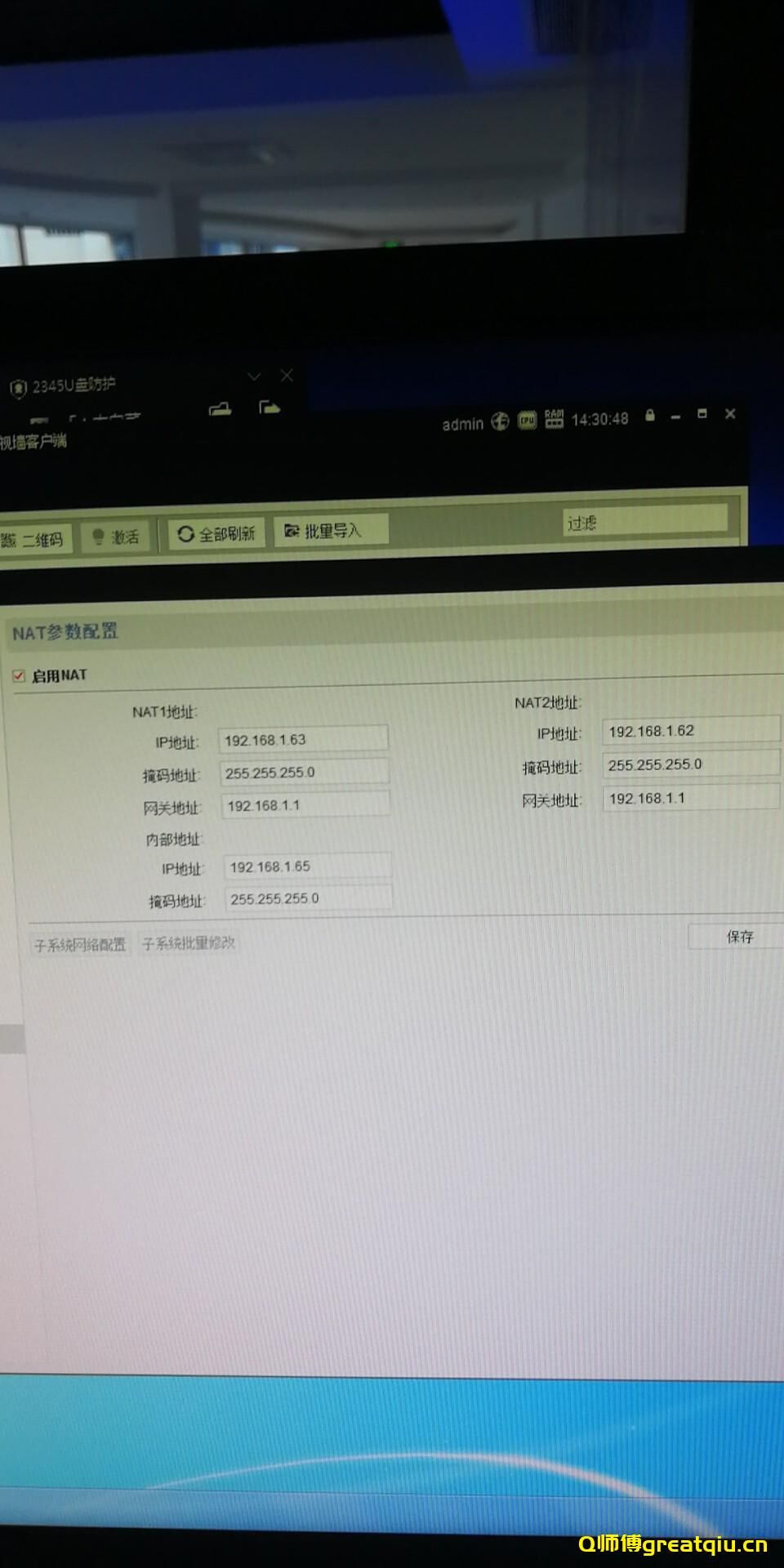

网络/高级设置/勾选启用NAT;并设置NAT1/NAT2地址设成与B21同一网段的IP;内部地址设置成不同网段的ip
到此B21配置完毕,我本次要实现的功能是将电脑的屏幕投到大屏上显示;B21网线另外一端接电脑,然后B21输入板与电脑相连。

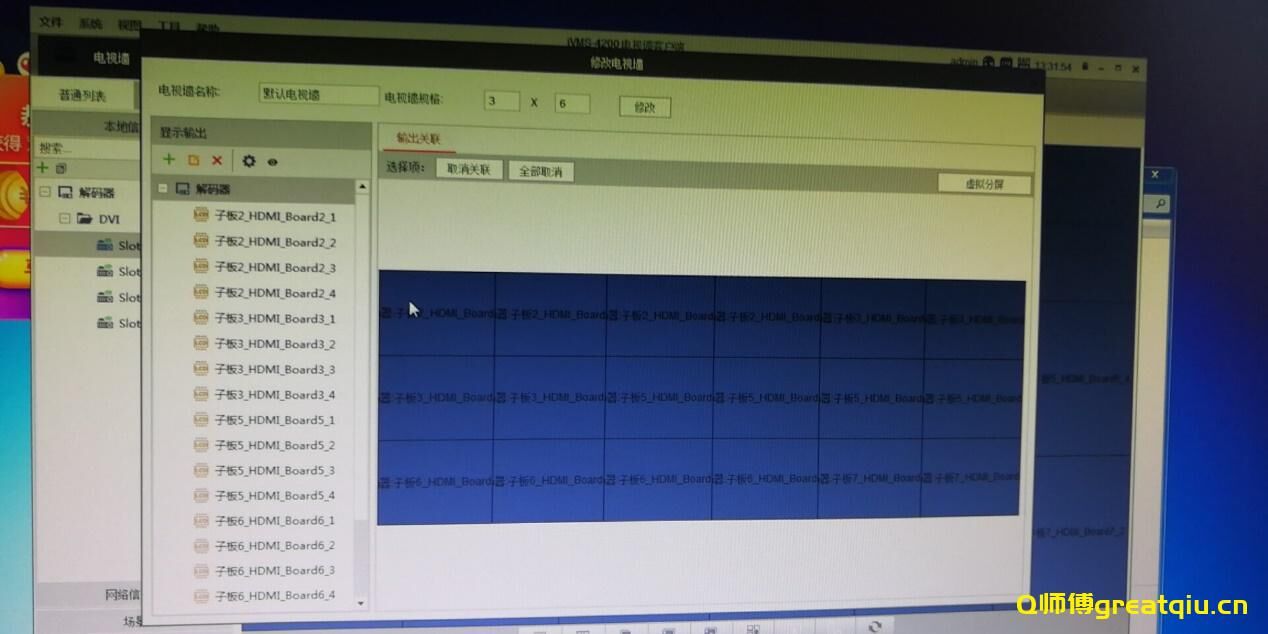

修改电视墙,关联解码板;如下图:LCD屏幕可以直接关联,LED屏幕需要设置分辨率

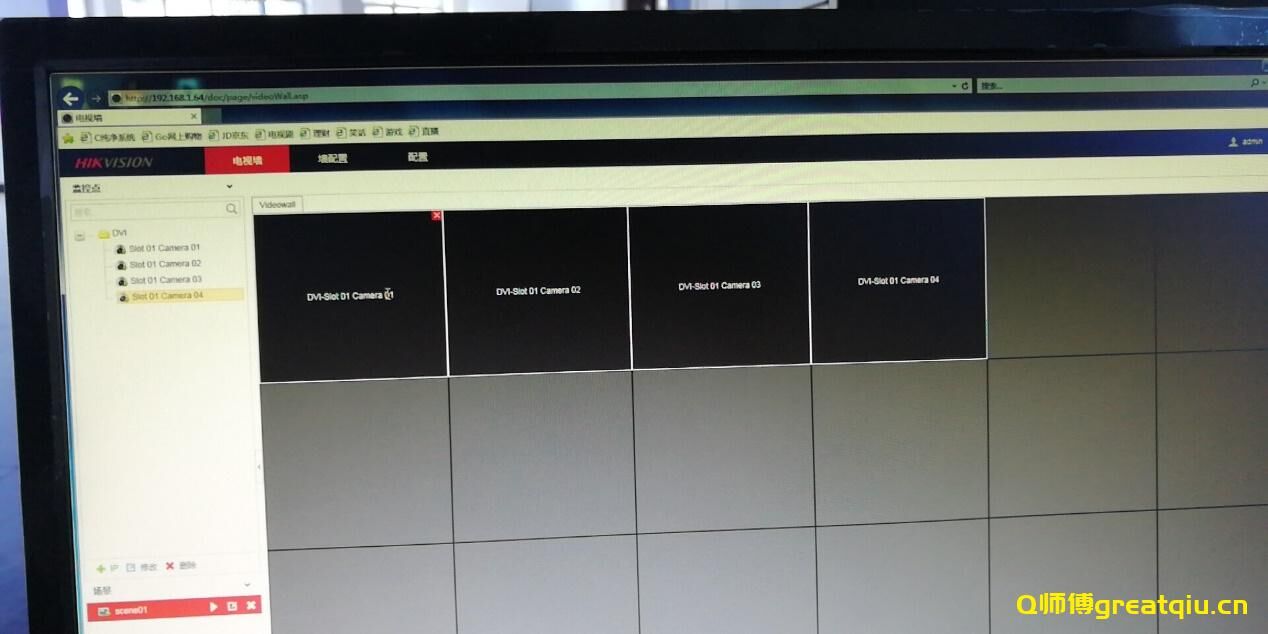

然后将输入口拖上去:(用4200电视墙客户端可以拖网络新信号源和本地信号源)

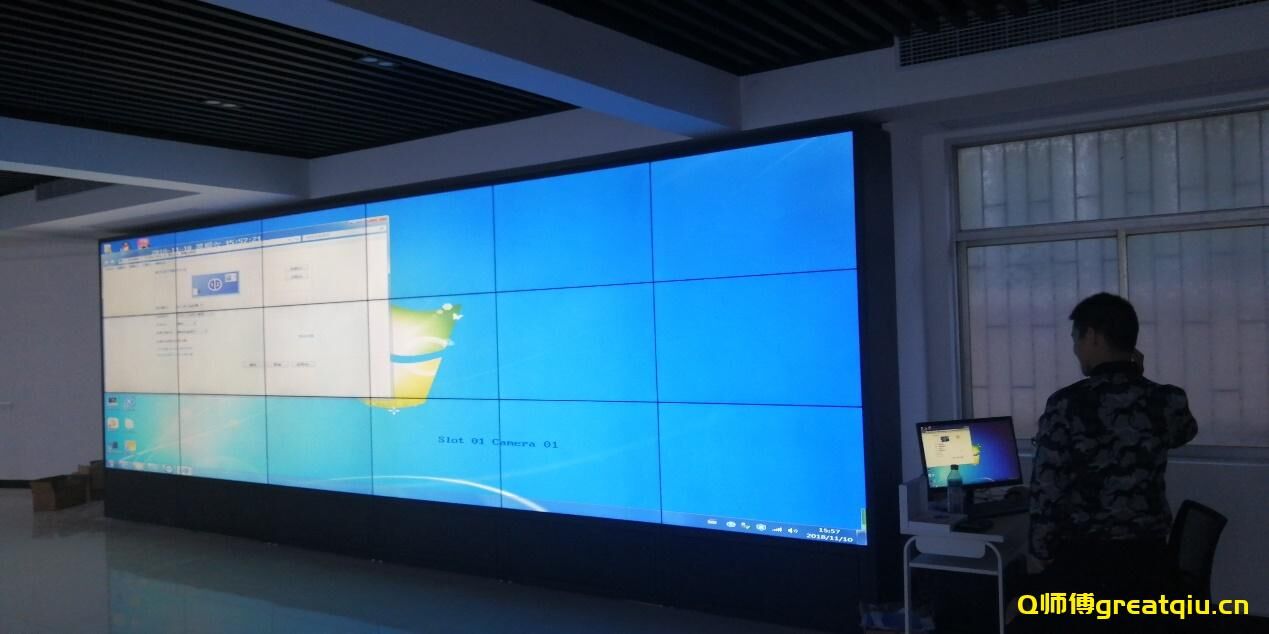

最后大屏就显示出来了
(注:接大屏的接口是HDMI(DVI)就选HDMI(DVI)模式;不管中间怎么转接的)
